Dynamic Host Configuration Protocol (DHCP) adalah protokol manajemen jaringan yang digunakan pada jaringan untuk secara otomatis memberikan alamat IP dan parameter konfigurasi jaringan lainnya ke perangkat pada jaringan, sehingga memungkinkan mereka untuk berkomunikasi secara efisien.
¶ Syntax
| Command | Description |
|---|---|
R1(config)#ip dhcp excludded-address [start-address (end-address)] |
mengecualikan beberapa alamat IP dari penggunaan DHCP. Ini berguna untuk perangkat yang ditetapkan secara statis atau server. |
R1(config)#ip dhcp pool [pool name] |
Anda perlu membuat pool DHCP, yang menentukan rentang alamat IP yang dapat diberikan oleh server DHCP kepada klien. |
R1(dhcp-config)#network [network-id] [mask] |
menentukan jaringan dan subnet mask |
R1(dhcp-config)#default-router [address] |
menentukan default - gateaway |
Beberapa command optional pada DHCP
| Command | Description |
|---|---|
R1(dhcp-config)#lease [days] ([hours] [minutes]) |
Menentukan leasetime ip dipinjamkan |
R1(dhcp-config)#dns-server [dns-address-1] ([dns-address-2 ... dns-address-8]) |
spesifikasi dns-server (up to 8) |
R1(dhcp-config)#domain-name [name] |
Menentukan domain-name (contoh example.com) |
¶ External DHCP server:
Jika server DHCP Anda berada di segmen jaringan yang terpisah, Anda harus (dan dapat) merelay permintaan DHCPv4 eksternal.
Anda harus memasukkan perintah berikut pada setiap antarmuka router yang perlu menjangkau segmen server DHCP.
| Command | Description |
|---|---|
R1(config-if)#ip helper address [DHCP-server-address] |
mengizinkan message dhcp pada interfaces (default = discard) |

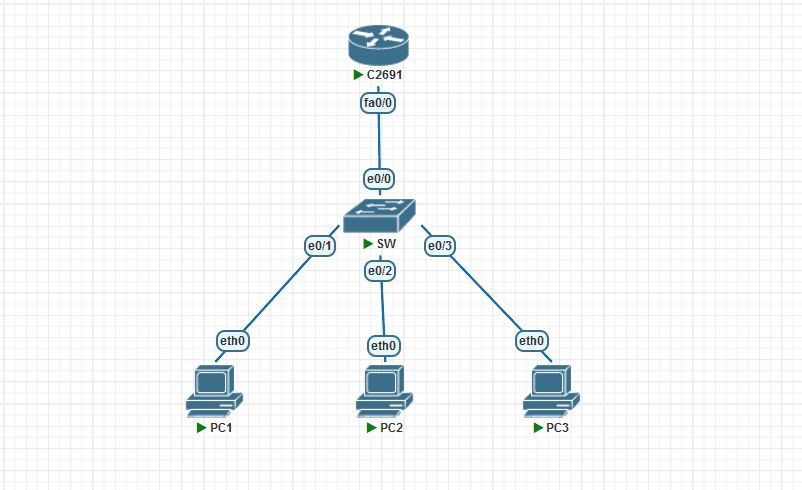

¶ Topologi
¶ Konfigurasi
- C2691
// Masuk Global Configration mode
C2691> enable
C2691# configure terminal
C2691(config)#
//setup ip interface gateaway
C2691(config)#interface f0/0
C2691(config-if)#ip address 192.168.0.1 255.255.255.0
// Setup DHCP Server
C2691(config-if)#ip dhcp pool LAN
C2691(dhcp-config)#network 192.168.0.0 255.255.255.0
C2691(dhcp-config)#default-router 192.168.0.1
C2691(dhcp-config)#exit
C2691(config)#ip dhcp excluded-address 192.168.0.1 192.168.0.100
- PCs
// PC1
PC1> ip dhcp
DDORA IP 192.168.0.101/24 GW 192.168.0.1
// PC2
PC2> ip dhcp
DORA IP 192.168.0.102/24 GW 192.168.0.1
// PC3
PC3> ip dhcp
DORA IP 192.168.0.103/24 GW 192.168.0.1
¶ Cheatsheet
ip dhcp excluded-address 192.168.0.1
ip dhcp pool LAN
network 192.168.0.0 255.255.255.0
default-router 192.168.0.1
exit
