Pada halaman OSPF sebelumnya kita hanya menkonfigurasi topologi ospf single area. sekarang kita akan konfigurasi topology dengan ospf multi area. Kenapa? Dengan Multi Area OSPF Jaringan dibagi menjadi beberapa area, dengan satu area backbone (area 0) yang menghubungkan semua area lainnya. Ini bertujuan dalam meningkatkan
- Skalabilitas: Memungkinkan pembagian jaringan besar menjadi segmen-segmen yang lebih kecil, sehingga mengurangi beban pada router dan LSDB.
- Pengurangan Overhead: Mengurangi jumlah rute yang perlu disimpan dan diproses oleh setiap router, karena informasi routing terbatas pada area masing-masing.
- Keamanan dan Kontrol: Memungkinkan lebih banyak kontrol dan segmentasi, serta dapat meningkatkan keamanan dengan membatasi penyebaran informasi routing.

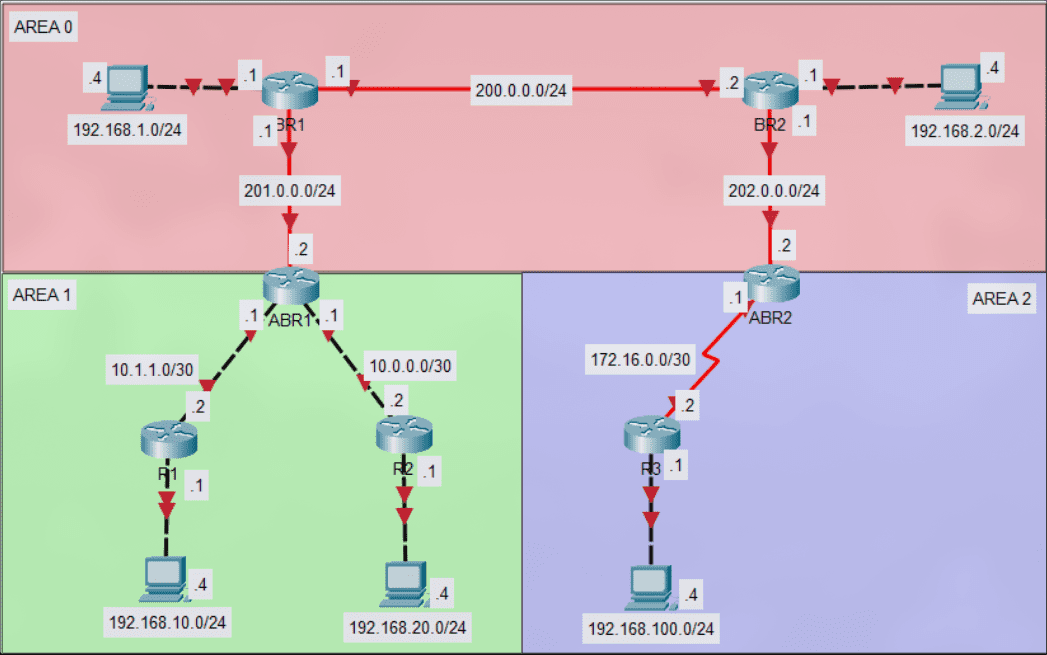

¶ Topologi
¶ Konfigurasi
hostname BR1
!
interface GigabitEthernet0/0
ip address 192.168.1.1 255.255.255.0
!
interface GigabitEthernet0/0/0
ip address 201.0.0.1 255.255.255.0
!
interface GigabitEthernet0/1/0
ip address 200.0.0.1 255.255.255.0
!
hostname BR2
!
interface GigabitEthernet0/0
ip address 192.168.2.1 255.255.255.0
!
interface GigabitEthernet0/0/0
ip address 200.0.0.2 255.255.255.0
!
interface GigabitEthernet0/1/0
ip address 202.0.0.1 255.255.255.0
hostname ABR1
!
interface GigabitEthernet0/0
ip address 10.1.1.1 255.255.255.252
!
interface GigabitEthernet0/1
ip address 10.0.0.1 255.255.255.252
!
interface GigabitEthernet0/0/0
ip address 201.0.0.2 255.255.255.0
!
hostname ABR2
!
interface GigabitEthernet0/0/0
ip address 202.0.0.2 255.255.255.0
!
interface Serial0/1/0
ip address 172.16.0.1 255.255.255.252
!
hostname R1
!
interface GigabitEthernet0/0
ip address 10.1.1.2 255.255.255.252
!
interface GigabitEthernet0/1
ip address 192.168.10.1 255.255.255.0
!
hostname R2
!
interface GigabitEthernet0/0
ip address 10.0.0.2 255.255.255.252
!
interface GigabitEthernet0/1
ip address 192.168.20.1 255.255.255.0
!
hostname R3
!
interface GigabitEthernet0/1
ip address 192.168.100.1 255.255.255.0
!
interface Serial0/0/0
ip address 172.16.0.2 255.255.255.252
clock rate 2000000
¶ Konfigurasi OSPF
- BR1:
BR1(config)#router ospf 1
BR1(config-router)#network 192.168.1.0 0.0.0.255 area 0
BR1(config-router)#network 200.0.0.0 0.0.0.255 area 0
BR1(config-router)#network 201.0.0.0 0.0.0.255 area 0
- BR2:
BR2(config)#router ospf 1
BR2(config-router)#network 192.168.2.0 0.0.0.255 area 0
BR2(config-router)#network 200.0.0.0 0.0.0.255 area 0
BR2(config-router)#network 202.0.0.0 0.0.0.255 area 0
- ABR1:
ABR1(config)#router ospf 1
ABR1(config-router)#network 201.0.0.0 0.0.0.255 area 0
ABR1(config-router)#network 10.0.0.0 0.0.0.3 area 1
ABR1(config-router)#network 10.1.1.0 0.0.0.3 area 1
- ABR2:
ABR2(config)#router ospf 1
ABR2(config-router)#network 202.0.0.0 0.0.0.255 area 0
ABR2(config-router)#network 172.16.0.0 0.0.0.3 area 2
- R1:
R1(config)#router ospf 1
R1(config-router)#network 192.168.10.0 0.0.0.255 area 1
R1(config-router)#network 10.1.1.0 0.0.0.3 area 1
- R2:
R2(config)#router ospf 1
R2(config-router)#network 192.168.20.0 0.0.0.255 area 1
R2(config-router)#network 10.0.0.0 0.0.0.3 area 1
- R3:
R3(config)#router ospf 1
R3(config-router)#network 192.168.100.0 0.0.0.255 area 2
R3(config-router)#network 172.16.0.0 0.0.0.3 area 2
