¶ Overview
Pada halaman sebelumnya terkait dengan VLAN, kita telah membuat topologi jaringan dengan beberapa vlan. Pada tolopgi tersebut dijelaskan bahwa hosts yang berada pada vlan yang sama dapat saling terhubung. Akan tetapi beberapa vlan tidak saling terhubung kerena sudah pada segmen jaringan yang berbeda. Maka dari itu dibutuhkan lah Router yang berguna untuk menguhubungkan Kedua jaringan ini.
Sebenernya kita dapat langsung menghubungkan kedua jaringan vlan ini dengan langusng menhubungkanya ke router dengan 2 interface yang berperan sebagai masing masing gateaway. Akan tetapi interface pada router sangatlah terbatas, maka dari itu kita memerlukan solusi. Solusinya addallah Router On a Stick . Apa itu? Router on a Stick (ROAS) adalah teknik yang digunakan untuk routing antar-VLAN yang memanfaatkan koneksi fisik tunggal antara router dan switch. Pada dasarnya, ini adalah cara untuk menyambungkan beberapa VLAN ke router menggunakan satu kabel.
¶ Syntax
interface GigabitEthernet0/0.10
encapsulation dot1Q 10
ip address 192.168.10.1 255.255.255.0
¶ keterangan:
| Command | Description |
|---|---|
R1(config)#interface g0/0.[vlan-id] |
Konfiruasi interface ke subinterface. penomeran kita samakan dengan vlan-id |
R1(config-subif)#encapsulation dot1q [vlan-id] |
konfigurasi subuinterface untuk dapat menerima tag vla |
R1(config-subif)#ip address [ip-address] [subnet-mask] |
Memasukkan ip address sub interace (Gateaway) |
Jangan lupa untuk mengaktifkan main interfaces (no sutshown)

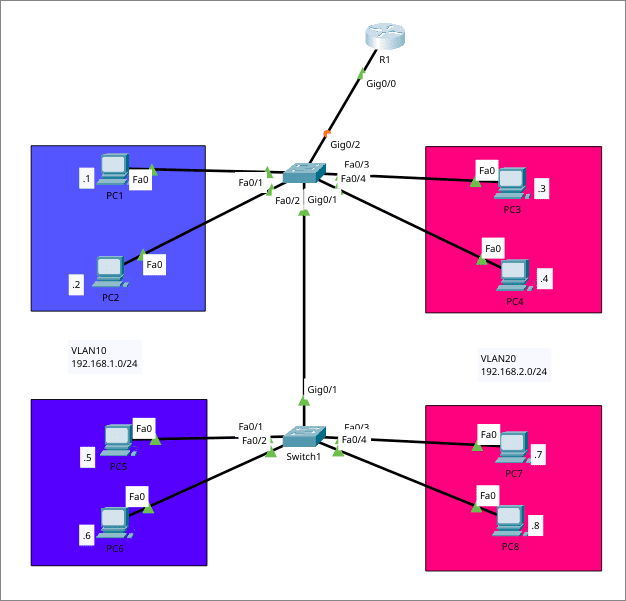

¶ Topologi
Topologi sama seperti pada halaman sebelumnya jadi untuk konfigurasi VLAN dan trunks bisa ke halaman sebelumnya
¶ Konfigurasi
- Pada Switch SW1 set port sebagai trunks
SW1(config)#interface g0/2
SW1(config-if)#switchport mode trunk
SW1(config-if)#switchport trunk allowed vlan 10,20
Konfigurasi Router On a Stick dan konfigurasi IP gate away
- subinterface vlan10
R1(config)#interface g0/0.10
R1(config-subif)#encapsulation dot1Q 10
R1(config-subif)#ip address 192.168.1.254 255.255.255.0
- subinterface vlan20
R1(config)#interface g0/0.20
R1(config-subif)#encapsulation dot1Q 20
R1(config-subif)#ip address 192.168.2.254 255.255.255.0
- mengaktifkan interface
R1(config)#interface G0/0
R1(config-if)#no shutdown
¶ Verify
Marik kita cek koneksivitas antar vlan
¶ PC 1 to PC 8
C:\>ipconfig
FastEthernet0 Connection:(default port)
Connection-specific DNS Suffix..:
Link-local IPv6 Address.........: FE80::290:2BFF:FE64:B4BB
IPv6 Address....................: ::
IPv4 Address....................: 192.168.1.1
Subnet Mask.....................: 255.255.255.0
Default Gateway.................: ::
192.168.1.254
Bluetooth Connection:
Connection-specific DNS Suffix..:
Link-local IPv6 Address.........: ::
IPv6 Address....................: ::
IPv4 Address....................: 0.0.0.0
Subnet Mask.....................: 0.0.0.0
Default Gateway.................: ::
0.0.0.0
C:\>ping 192.168.2.8
Pinging 192.168.2.8 with 32 bytes of data:
Reply from 192.168.2.8: bytes=32 time<1ms TTL=127
Reply from 192.168.2.8: bytes=32 time<1ms TTL=127
Reply from 192.168.2.8: bytes=32 time<1ms TTL=127
Reply from 192.168.2.8: bytes=32 time=12ms TTL=127
Ping statistics for 192.168.2.8:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 0ms, Maximum = 12ms, Average = 3ms
