Terdapat gedung 3 lantai, setiap lantai akan ditempati oleh setiap 3 departemen. (3 in 1). Akan tetapi setiap departemen berada pada segment jaringan yang berbeda.

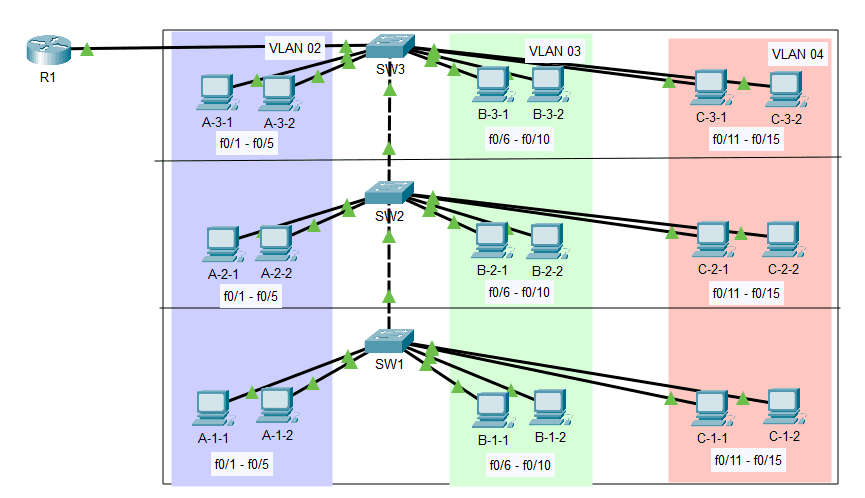

¶ Topologi
¶ Konfigurasi
Setiing vlan 2 , 3 , 4 dan Trunking
// vlan2
SW1(config)#vlan 2
SW1(config-vlan)#name Dept-A
SW1(config)#interface range f0/1-5
SW1(config-if-range)#switchport mode access
SW1(config-if-range)#switchport access vlan 2
// vlan3
SW1(config)#vlan 3
SW1(config-vlan)#name Dept-B
SW1(config)#interface range f0/6-10
SW1(config-if-range)#switchport mode access
SW1(config-if-range)#switchport access vlan 3
// vlan4
SW1(config)#vlan 4
SW1(config-vlan)#name Dept-C
SW1(config)#interface range f0/11-15
SW1(config-if-range)#switchport mode access
SW1(config-if-range)#switchport access vlan 4
// trunk
SW1(config)#interface g0/1
SW1(config-if)#switchport mode trunk
SW1(config-if)#switchport trunk allowed vlan 2,3,4
Setiing vlan 2 , 3 , 4 dan Trunking
# vlan2
SW2(config)#vlan 2
SW2(config-vlan)#name Dept-A
SW2(config)#interface range f0/1-5
SW2(config-if-range)#switchport mode access
SW2(config-if-range)#switchport access vlan 2
# vlan3
SW2(config)#vlan 3
SW2(config-vlan)#name Dept-B
SW2(config)#interface range f0/6-10
SW2(config-if-range)#switchport mode access
SW2(config-if-range)#switchport access vlan 3
# vlan4
SW2(config)#vlan 4
SW2(config-vlan)#name Dept-C
SW2(config)#interface range f0/11-15
SW2(config-if-range)#switchport mode access
SW2(config-if-range)#switchport access vlan 4
# trunk
SW2(config)#interface g0/1
SW2(config-if)#switchport mode trunk
SW2(config-if)#switchport trunk allowed vlan 2,3,4
SW2(config)#interface g0/2
SW2(config-if)#switchport mode trunk
SW2(config-if)#switchport trunk allowed vlan 2,3,4
Setiing vlan 2 , 3 , 4 dan Trunking
// vlan2
SW3(config)#vlan 2
SW3(config-vlan)#name Dept-A
SW3(config)#interface range f0/1-5
SW3(config-if-range)#switchport mode access
SW3(config-if-range)#switchport access vlan 2
// vlan3
SW3(config)#vlan 3
SW3(config-vlan)#name Dept-B
SW3(config)#interface range f0/6-10
SW3(config-if-range)#switchport mode access
SW3(config-if-range)#switchport access vlan 3
// vlan4
SW3(config)#vlan 4
SW3(config-vlan)#name Dept-C
SW3(config)#interface range f0/11-15
SW3(config-if-range)#switchport mode access
SW3(config-if-range)#switchport access vlan 4
// trunk
SW3(config-if)#int g0/1
SW3(config-if)#switchport mode trunk
SW3(config-if)#switchport trunk allowed vlan 2,3,4
SW3(config)#interface g0/2
SW3(config-if)#switchport mode trunk
SW3(config-if)#switchport trunk allowed vlan 2,3,4
Di sini kita setting Router on a Stick . dan setting DHCP
// trunk gateaway
R1(config)#interface g0/0.2
R1(config-subif)#encapsulation dot1Q 2
R1(config-subif)#ip address 192.168.2.1 255.255.255.0
R1(config)#interface g0/0.3
R1(config-subif)#encapsulation dot1Q 3
R1(config-subif)#ip address 192.168.3.1 255.255.255.0
R1(config)#interface g0/0.4
R1(config-subif)#encapsulation dot1Q 4
R1(config-subif)#ip address 192.168.4.1 255.255.255.0
// DHCP vlan2
R1(config)#service dhcp
R1(config)#ip dhcp pool Dept-A
R1(dhcp-config)#network 192.168.2.0 255.255.255.0
R1(dhcp-config)#default-router 192.168.2.1
R1(dhcp-config)#dns-server 8.8.8.8
R1(dhcp-config)#exit
R1(config)#ip dhcp excluded-address 192.168.2.1 192.168.2.10
// DHCP vlan3
R1(config)#service dhcp
R1(config)#ip dhcp pool Dept-B
R1(dhcp-config)#network 192.168.3.0 255.255.255.0
R1(dhcp-config)#default-router 192.168.3.1
R1(dhcp-config)#dns-server 8.8.8.8
R1(dhcp-config)#exit
R1(config)#ip dhcp excluded-address 192.168.3.1 192.168.3.10
// DHCP vlan4
R1(config)#service dhcp
R1(config)#ip dhcp pool Dept-C
R1(dhcp-config)#network 192.168.4.0 255.255.255.0
R1(dhcp-config)#default-router 192.168.4.1
R1(dhcp-config)#dns-server 8.8.8.8
R1(dhcp-config)#exit
R1(config)#ip dhcp excluded-address 192.168.4.1 192.168.4.10
// noshutdown
R1(config)#interface g0/0
R1(config)#no shutdown
