Point-to-Point Protocol over Ethernet (PPPoE) adalah salah satu metode populer untuk menyediakan koneksi internet berbasis akses dial-up pada jaringan ethernet. PPPoE menggabungkan protokol PPP dengan Ethernet untuk memungkinkan autentikasi, enkripsi, dan pengaturan IP secara dinamis, sehingga cocok untuk layanan ISP dan koneksi pengguna akhir.

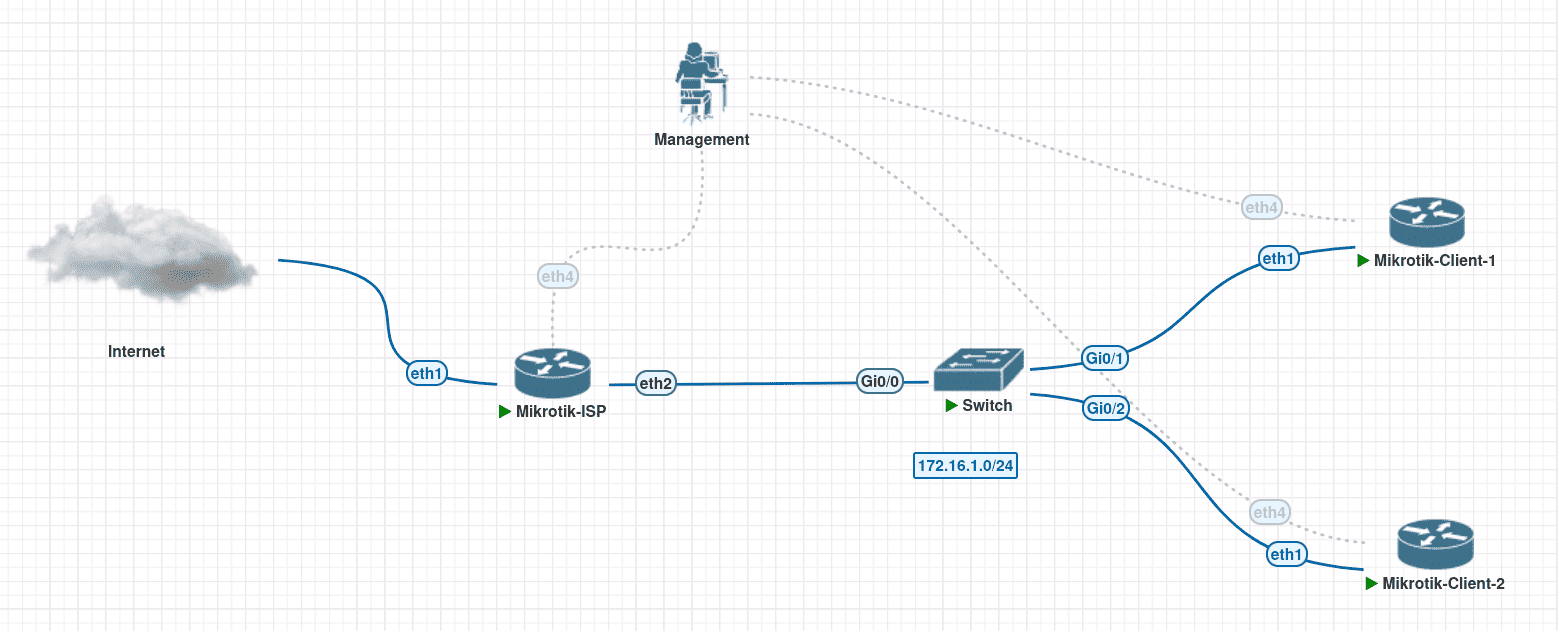

¶ Topology
Dalam Halaman ini, kita akan membuat konfigurasi PPPoE server pada MikroTik-ISP dan menyiapkan dua client yang akan terhubung melalui PPPoE (MikroTik-Client-1/MikroTik-Client-2)
¶ Konfigurasi
/system identity
set name=MikroTik-ISP
/ip dhcp-client
add disabled=no interface=ether1
/ip firewall nat
add action=masquerade chain=srcnat out-interface=ether1
/system identity
set name=MikroTik-Client-1
/system identity
set name=MikroTik-Client-2
¶ MikroTik-ISP
- Membuat pool ip untuk client pppoe (172.16.1.1 untuk local ip)
/ip pool
add name=pool-pppoe ranges=172.16.1.2-172.16.1.254
- Membuat profil
/ppp profile
add name=pppop-profil local-address=172.16.1.1 remote-address=pool-pppoe \
use-encryption=yes
- Membuat secret untuk 2 client
/ppp secret
add name=client1 password=password service=pppoe profile=pppoe-profile
add name=client2 password=password service=pppoe profile=pppoe-profile
- Membuat PPPoE Server
/interface pppoe-server server
add service-name=service1 disabled=no default-profile=pppoe-profile interface=ether2
¶ MikroTik-Client-1
- Menambahkan interface PPPoE
/interface pppoe-client
add disabled=no name=pppoe-out1 interface=ether1 user=client1 password=password add-default-route=yes use-peer-dns=yes
¶ MikroTik-Client-2
- Menambahkan interface PPPoE
/interface pppoe-client
add disabled=no name=pppoe-out1 interface=ether1 user=client2 password=password add-default-route=yes use-peer-dns=yes
¶ Verifikasi
[admin@MikroTik-ISP] > ip address print
Flags: X - disabled, I - invalid, D - dynamic
# ADDRESS NETWORK INTERFACE
1 D 10.0.137.203/24 10.0.137.0 ether1
2 D 172.16.1.1/32 172.16.1.254 <pppoe-client1>
3 D 172.16.1.1/32 172.16.1.253 <pppoe-client2>
[admin@MikroTik-Client-2] > interface/pppoe-client/print
Flags: X - disabled, I - invalid; R - running
0 R name="pppoe-out1" max-mtu=auto max-mru=auto mrru=disabled interface=ether1
user="client2" password="password" profile=default keepalive-timeout=10
service-name="" ac-name="" add-default-route=yes default-route-distance=1
dial-on-demand=no use-peer-dns=yes allow=pap,chap,mschap1,mschap2
[admin@MikroTik-Client-2] > ip address print
Flags: D - DYNAMIC
Columns: ADDRESS, NETWORK, INTERFACE
# ADDRESS NETWORK INTERFACE
1 D 172.16.1.253/32 172.16.1.1 pppoe-out1
[admin@MikroTik-Client-2] > ping google.com
SEQ HOST SIZE TTL TIME STATUS
0 142.251.12.139 56 101 186ms237us
1 142.251.12.139 56 101 77ms971us
2 142.251.12.139 56 101 225ms549us
3 142.251.12.139 56 101 140ms95us
4 142.251.12.139 56 101 64ms174us
5 142.251.12.139 56 101 74ms979us
6 142.251.12.139 56 101 119ms202us
7 142.251.12.139 56 101 228ms847us
8 142.251.12.139 56 101 251ms630us
9 142.251.12.139 56 101 73ms538us
10 142.251.12.139 56 101 82ms768us
11 142.251.12.139 56 101 70ms83us
12 142.251.12.139 56 101 125ms923us
sent=13 received=13 packet-loss=0% min-rtt=64ms174us avg-rtt=132ms384us
max-rtt=251ms630us
